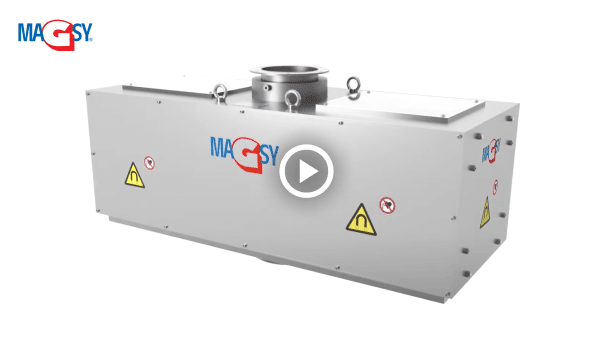

Plattmagnetseparatorer MSP FAC med automatiskt rengöringssystem
Plattmagnetseparatorer används både för att skydda teknisk utrustning (utförande med ferritkärna) och för att kontrollera och säkerställa slutprodukten (utförande med neodymkärna).
Hög magnetisk prestanda i kombination med förstklassigt utförande och rengöringssystem uppfyller behoven hos de mest krävande kunderna inom olika industribranscher där höga krav ställs på skydd av teknisk utrustning och slutproduktens renhet.
✓ Automatiskt rengöringssystem
✓ Ferrit- eller neodymkärna
✓ Skydd av teknisk utrustning
✓ Kontroll av slutprodukten
Funktionsprincip för separatorn MSP FAC
Magnetseparatorn styrs med pneumatiska komponenter från FESTO. Styrsystemet från SIEMENS, som ingår i leveransen, kan användas i de flesta industriverksamheter. Materialet som ska separeras matas genom den centrala delen, där en justerbar fördelningsplåt leder materialflödet jämnt mot magnetplattorna. Under den automatiska rengöringen flyttas plattorna till separatorns sidosektioner, där de avmagnetiseras och de uppfångade föroreningarna faller automatiskt ned i sidoutloppen. Tack vare magnetkärnornas unika konstruktion uppnår MSP-serien utmärkta magnetiska egenskaper över hela materialflödets tvärsnitt.
Fördelar med magnetseparatorn MSP FAC med automatiskt rengöringssystem
✓ Automatisering av processen för rengöring ökar produktiviteten, kräver ingen manuell drift och bidrar därmed till att eliminera risken för att rengöringsintervallet försummas på grund av den mänskliga faktorn. En annan viktig fördel är den höga arbetssäkerheten
✓ Användning i verksamheter med höga halter av ferromagnetiska föroreningar
✓ Justerbart rengöringsintervall beroende på mängden uppfångade föroreningar
✓ Möjlighet till anslutning till ett centralt styrsystem (standardmässigt potentialfria kontakter, som tillval PROFINET eller PROFIBUS)
✓ Djupt magnetfält, hög avdragningskraft och hög magnetisk induktion
✓ Kan även användas för svårflytande material samt för abrasiva bulkmaterial – beklädnad med slitstark polyuretan – godkänd för livsmedelsindustrin
✓ För positioner där högsta separeringskvalitet krävs eller där det förekommer större mängder mycket fina ferromagnetiska föroreningar har en plattseparator med 7 magnetkretsar
✓ Uppfyller standarder för användning inom livsmedelsindustrin, exempelvis EN 1935/2004
✓ Tillverkad av rostfritt stål 1.4301, styrkomponenter från välrenommerade tillverkare FESTO, Siemens och Rittal
✓ Förberedd för rörsystem DN 150/200/250/300. Anslutningen kan anpassas med hjälp av övergångsstycken
✓ Robusthet, hållbarhet och installationsberedskap. Driftsättning och utbildning av personal kan ingå i leveransen som tillval
✓ Service och support direkt på plats eller via fjärradministration genom en GSM-modul
✓ Certifikat över magnetiska egenskaper – mätt med kalibrerade instrument av utbildad personal
✓ Regelbunden årlig kontroll och kontrollmätning på plats hos er av MAGSY:s serviceavdelning
Användningsområden för plattmagnetseparatorer i drift
Separering för produktens renhet
När separatorn används i en position som säkerställer produktens säkerhet och slutliga kvalitet är den helautomatiska MSP FAC utrustad med en neodymmagnetkärna som uppnår mycket höga värden för magnetisk induktion och avdragningskraft. För positioner där högsta separeringskvalitet krävs eller där en större mängd mycket fina ferromagnetiska föroreningar förväntas har en plattseparator med 7 magnetkretsar utvecklats.
Storleksmodeller
Produktserien MSP FAC erbjuds som standard i dimensioner för rörsystem med diametrarna 150/200/250/300. För andra dimensioner, respektive mindre diametrar, kan installationen genomföras med hjälp av övergångsstycken.
✓ DN 150
✓ DN 200
✓ DN 250
✓ DN 300
Anslutningskrav
✓ El: 230/16 A
✓ Pneumatik: tryckluft – kontinuerligt 6 bar
Grundläggande teknisk specifikation
Magnetisk utrustning
Ferritmagneter med konstruktion för ett djupt magnetfält eller mycket starka NdFeB-magneter skyddade av en platta av rostfritt stål 1.4301/1.4404
Magnetmaterialets temperaturbeständighet
Anisotrop ferrit 200 °C/NdFeB som standard upp till 80 °C – som tillval 120 °C, 150 °C
Magnetisk prestanda
Ferrit ca 2.100 G / 25 N på kärnan /// 1.800 G / 20 N på kontaktytan
NdFeB ca 6.000 G / 80 N på kärnan /// 4.500 G / 60 N på kontaktytan
Separatorns material
Standard: rostfritt stål 1.4301 / AISI 304
Tillval: rostfritt stål 1.4404 / AISI 316 L (för surt pH)
Tryckbeständighet
Ej avsedd för trycksatta rörsystem
PLC-styrning
Siemens
Pneumatiska styrkomponenter
FESTO
Fördelningsskåp för pneumatik och el
Rittal
Ytbehandling
Separatorns yttre ytor och hölje: maskinell blästring med keramisk blandning
Anslutningsdelar
Standard 150×150/200×200/250×250/300×300
Anslutningen kan anpassas till den aktuella positionen med övergångsstycken enligt behov
För mycket dammiga produkter rekommenderas anslutning till ett dammutsugssystem – öppningar för installation finns förberedda på separatorn – DN 50 – slätt rör
Tätningsmaterial
Standard: tätning som uppfyller kraven för livsmedelsindustrin
Tillval: enligt krav
Valfria funktionstillbehör
Beklädnad med slitstark polyuretan
Elektriska och pneumatiska styrkomponenter för ATEX 22-miljö
Övergångsstycken för installation i rör med annan diameter
Driftsättning och utbildning av personal
Mekanisk bearbetning och svetsning av komponenter
Mekanisk bearbetning
All mekanisk bearbetning utförs på maskiner i vår egen produktionsanläggning med MAGSY CZ:s egen produktionsteknik.
Svetsning av komponenter
Utförs enligt kraven i gällande tekniska standarder för svetsning av rostfria material. En omfattande slutkontroll av svetsarna garanterar hög bearbetningskvalitet.
Vad är plattmagnetseparatorn MSP FAC lämplig för?
Plattmagnetseparatorn MSP FAC är lämplig för verksamheter där ferromagnetiska föroreningar behöver separeras automatiskt från bulkmaterial, där teknisk utrustning behöver skyddas eller där slutproduktens renhet måste säkerställas.
Skydd av produktionsteknik
Uppfångning av grövre ferromagnetiska föroreningar och skydd av efterföljande produktionsutrustning.
Slutproduktens renhet
Produktkontroll i positioner där hög separeringskvalitet och uppfångning av fina ferromagnetiska föroreningar krävs.
Hur väljer man rätt plattmagnetseparator MSP FAC?
Vid valet är det viktigt att fastställa om separatorn främst ska skydda produktionstekniken eller kontrollera slutprodukten. Dessutom behöver typen av magnetkärna, rörsystemet, materialets egenskaper, mängden ferromagnetiska föroreningar, kravet på anslutning till ett centralt styrsystem och driftförhållandena beaktas.
✓ skydd av teknik eller produktens renhet
✓ ferrit- eller neodymkärna
✓ rörsystem DN 150/200/250/300
✓ materialtyp och flytegenskaper
✓ intervall för automatisk rengöring
✓ anslutning till ett centralt styrsystem
Fråga oss – vi hjälper er gärna!
Skräddarsydd tillverkning är vår styrka.
Vi hjälper er att välja rätt utförande av plattmagnetseparatorn utifrån materialet, rörsystemet, den önskade separeringskvaliteten och förhållandena i den aktuella verksamheten.
