Magnetseparatorn för textilfilter är avsedd för uppsamling av metalliska magnetiska föroreningar ur vätskor och liknande medier med vätskeliknande konsistens som transporteras genom filterenheter.
Magsy erbjuder magnetstavar för textilfilter i flera nivåer av magnetisk induktion och magnetisk styrka. Beroende på vilken typ av material som ska strömma över magnetstavarna behöver en lämplig magnetisk styrka väljas. Våra specialister rekommenderar rätt alternativ efter en genomgång av er produktionsmiljö och era tekniska förutsättningar.
För vissa separeringsapplikationer krävs en djupare magnetkrets så att metallföroreningarna delvis attraheras från ett större avstånd och därefter hålls fast. Detta gäller främst magnetisk separering och uppsamling av större ferromagnetiska föroreningar.
För andra applikationer behöver magnetkretsens djup i stället minimeras för att ge största möjliga hållkraft och säkerställa att även de finaste ferromagnetiska föroreningarna i form av klibbigt slam hålls kvar efter uppsamlingen.
Detta kombineras med en mycket tunn vägg som skiljer vätskan från magneterna. Väggtjockleken ligger vanligtvis på 0,5 till 0,7 mm beroende på den valda magnetiska styrkan och kraven på separeringskvaliteten.

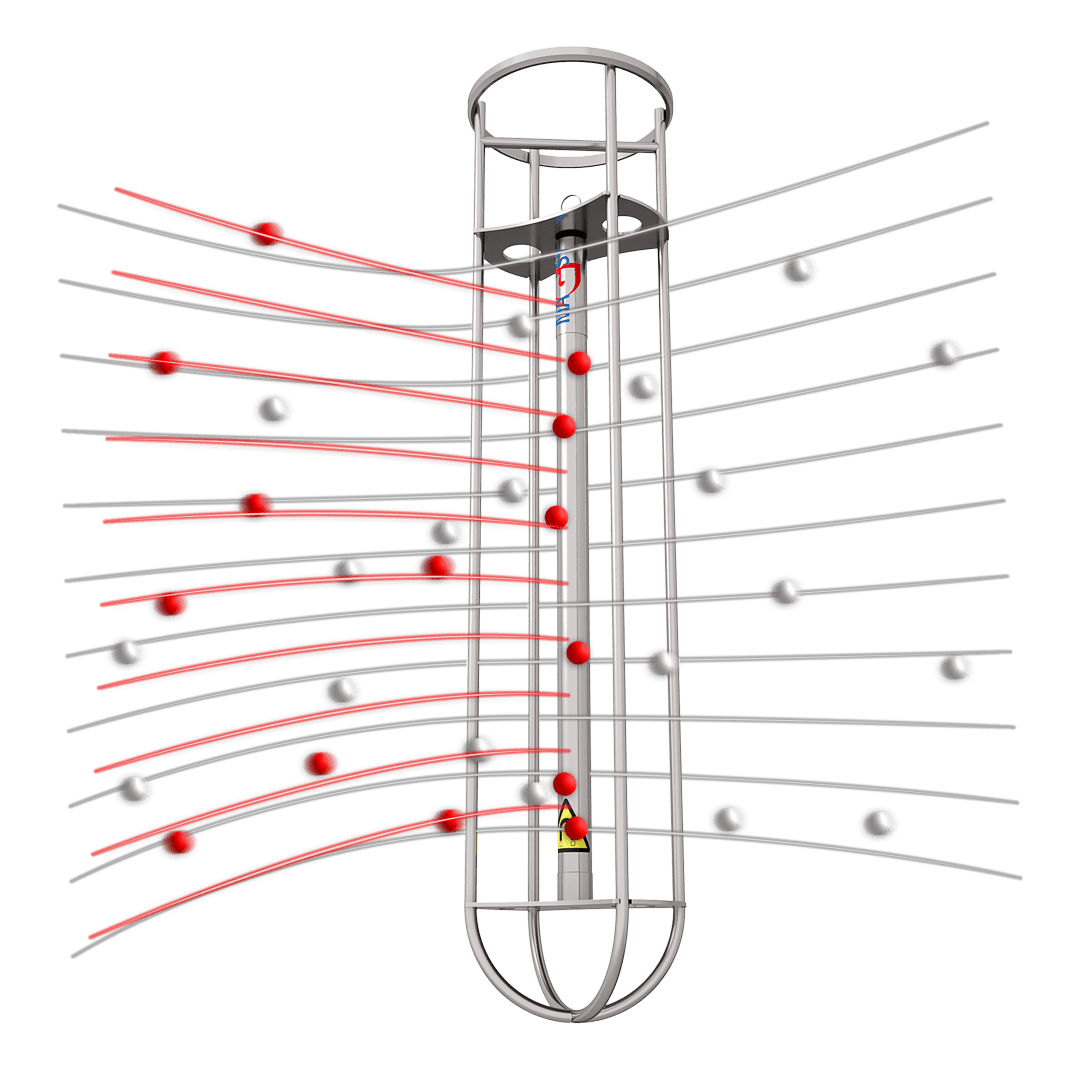

I samtliga fall måste metallföroreningen komma i så nära kontakt med magnetstaven som möjligt. I textilfilter kan detta vara svårt att säkerställa. Kontakten med magnetstavarna kompenseras då genom att vätskan stannar längre i patronfiltret, vilket bland annat förlänger processtiden.
Därför erbjuder vi även förstärkt magnetisk separering genom att montera två magnetstavar i en specialanpassad hållare. Tiden i filterenheten behöver då inte förlängas, samtidigt som sannolikheten för att fånga upp ferromagnetiska föroreningar ökar genom det större antalet magnetstavar i hållaren.
Som kompletterande information kan ni ladda ner ett diagram, som visar hur den magnetiska induktionen och avdragningskraften minskar med avståndet från magnetstaven. Detta bekräftar att fler installerade stavar ökar sannolikheten för att ferromagnetiska föroreningar fångas upp.
Magnetstavarna monteras i specialutvecklade hållare som är utformade för de flesta dimensioner av tygfilter och kan rymma en eller två magnetstavar. Hållaren passar enkelt och ergonomiskt i spåret i patronfiltret, samtidigt som systemets maximala täthet bibehålls efter installationen.
Antalet stavar som behöver installeras beror på produktionstekniken och kundens krav på den slutliga magnetiska separeringen.

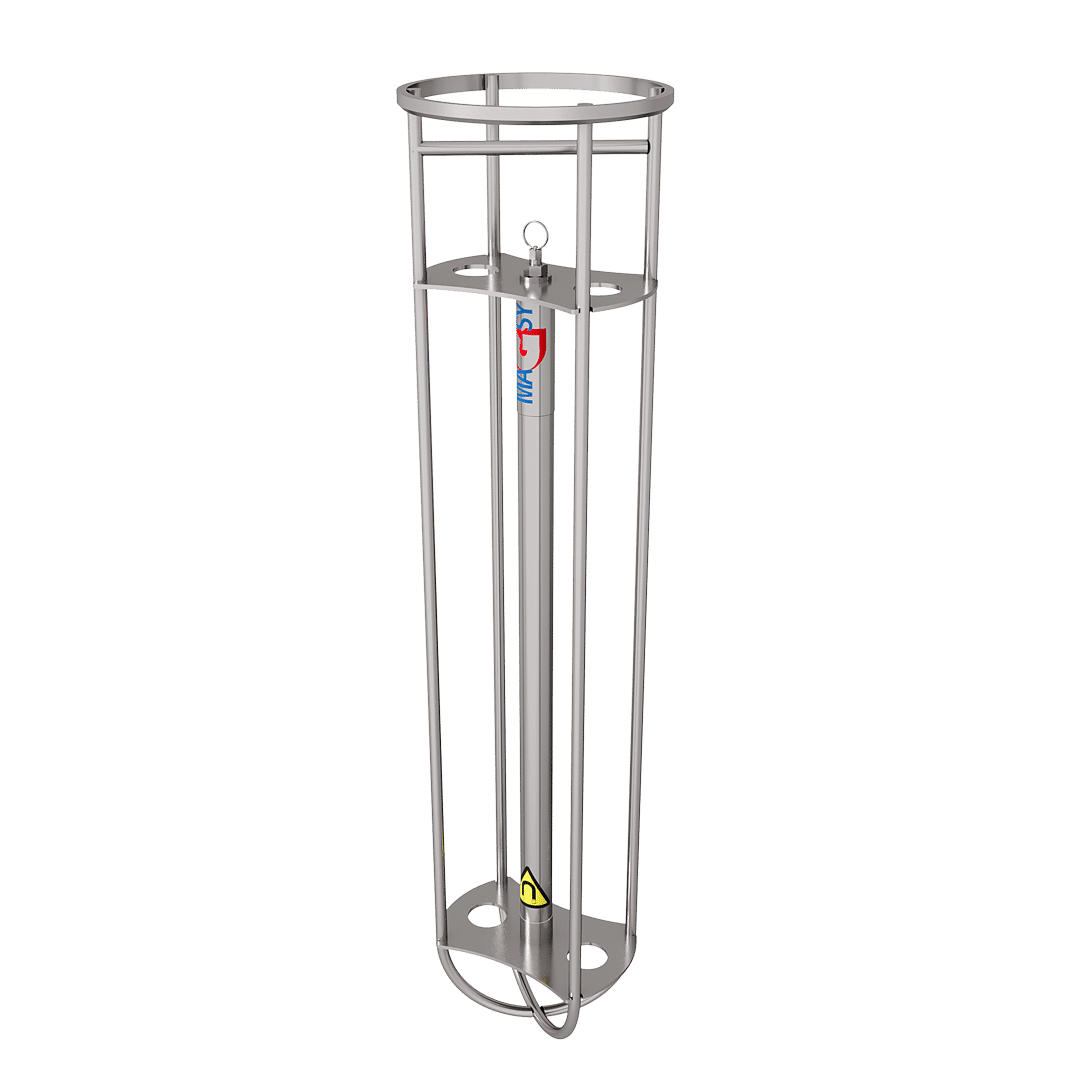

Magnet för textilfilter med en stav (MTF – 1) består av en magnetstav och en rostfri hållare för en stav.
Magnet för textilfilter med två stavar (MTF – 2) består av två magnetstavar och en rostfri hållare för två stavar.
I den övre delen finns en försänkning som säkerställer att magnetstaven låses korrekt vid montering i hjälphållaren.
En specialutformad öppen magnetkrets med kortare eller längre båge mellan polstyckena ger maximal magnetisk styrka och avdragningskraft för er applikation.
Standardutförandet är tillverkat av rostfritt stål 1.4301 / AISI 304. För miljöer med aggressivt pH kan vi på begäran leverera ett utförande i 1.4404 / AISI 316. Alla material är certifierade och uppfyller EU-standardernas kvalitetskrav.
Magnetstavarnas temperaturbeständighet är som standard upp till 80 °C. På begäran kan magnetstaven anpassas för användning vid högre temperaturer, upp till 200 °C. Vid högre temperaturer behöver man räkna med att de magnetiska standardvärdena minskar med cirka 10–20 %, beroende på vald temperaturbeständighet.
Hållaren ytbehandlas genom blästring med keramiska kulor, vilket ger en jämn matt yta. Konstruktionen är robust och stabil och tål krävande hantering.
I den övre delen av hållaren finns en teleskopisk låspinne som fixerar magnetstaven säkert och gör den mycket enkel att ta ut vid rengöring.
En viktig del av hållaren är den perforerade, viktoptimerade skiljeväggen av rostfritt stål. Av säkerhetsskäl håller den magnetstavarna fullständigt åtskilda vid rengöring. Detta gäller utförandet med två installerade stavar.
När magnetstaven har tagits ut ur hållaren torkas den enkelt av i stavens längdriktning. Vid användning av en hållare med två magnetstavar ska de tas ut en i taget.
Eftersom magnetkretsen på båda sidor avslutas med tillräckligt avstånd från magnetstavens ändar kan metallföroreningarna enkelt avlägsnas.
Det är mycket viktigt att använda personlig skyddsutrustning under rengöringen för att undvika handskador från vassa metallföroreningar som kan ha fastnat på stavarna.
Magnetseparatorn för textilfilter är lämplig för verksamheter där metalliska magnetiska föroreningar behöver fångas upp ur vätskor eller liknande medier som passerar genom en filterenhet.
Vid valet är det viktigt att ta hänsyn till materialtypen, önskad magnetisk styrka, antalet magnetstavar, tygfiltrets dimensioner, driftstemperaturen, materialutförandet och kraven på säker rengöring.
Vi anpassar separatorns dimensioner till er teknik, rekommenderar en lämplig diameter och längd och hjälper er att välja de mest lämpliga magneterna.
